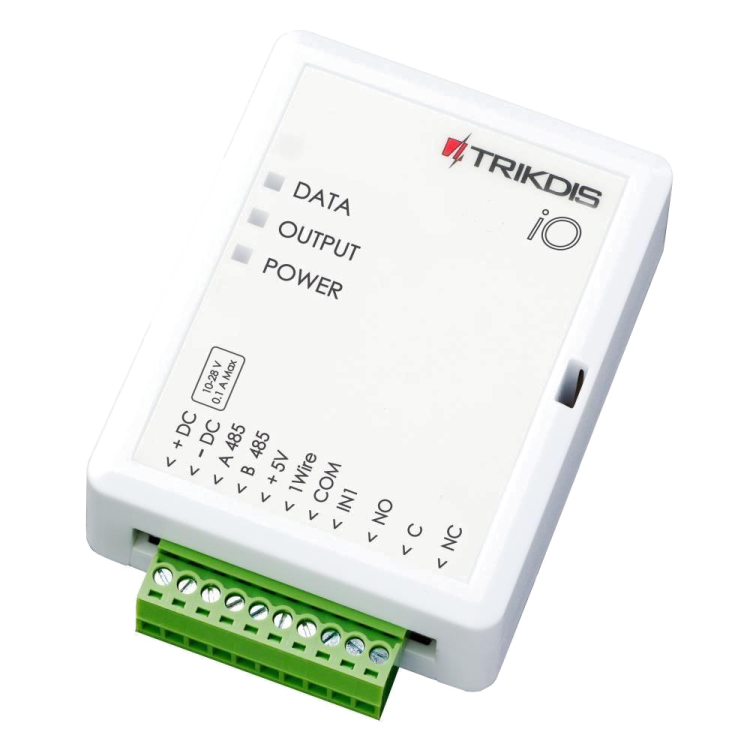

Trikdis Expander IO Expander Modul
- Výrobca: Trikdis
- Kat. číslo: EX-iO
- Dostupnosť: Predaj skončil
- Záruka: 2 roky
- Kategórie: Prerušené výrobky
Expander IO je drôtový rozširujúci modul na zvýšenie počtu vstupov (zón) a výstupov (PGM) na komunikátoroch Trikdis.
Umožňuje diaľkové ovládanie a spínanie brán, kúrenia, osvetlenia alebo akéhokoľvek iného zariadenia.
Vlastnosti
Vstupy a výstupy:
1 konfigurovateľný vstup (zóna): NC alebo NO
1 reléový výstup (PGM)
1 pripojenie pre teplotný senzor
Diaľkové ovládanie a monitorovanie
Mobilná a webová aplikácia Protegus 2
SMS správa
Výstupné relé konfigurovateľné pre bistabilné alebo impulzné spínanie s dĺžkou trvania
Podrobné udalosti zón
Údaje o teplote
Pripojenie ku komunikátoru
RS485, twisted pair kábel do 1 km alebo
Bezdrôtové pripojenie pomocou iO-MOD
Limit pripojenia: 8 rozširujúcich modulov a až 4 podsystémy na jeden komunikátor Trikdis.
Kompatibilné zariadenia Trikdis
Komunikátor G16
Komunikátor G16T
Komunikátor a ovládač CG17
Špecifikácie
Napájanie - 10-28VDC
Spotreba prúdu - 50mA
Šifrovanie správ - Áno
Vstupy - 1, konfigurovateľný NC/NO
Reléový výstup (PGM) - max 250VAC, max 4A
Dĺžka zbernice RS485 - CAT5 twisted pair, max 1 km
Teplotné senzory - 1, DS18B20 alebo DS18S20
Rozsah prevádzkovej teploty - -10°C - +50°C, 80% relatívna vlhkosť pri +20°C
Rozmery - 65 x 77 x 25mm
Moduly IO-WL a iO-MOD je možné pridať ako bezdrôtové rozširujúce moduly na zvýšenie počtu vstupov (zón) a výstupov (PGM) inteligentného komunikátora G16, G16T alebo inteligentného alarmu CG17. Spojenie medzi oboma jednotkami sa vytvára obojsmernou bezdrôtovou (RF) komunikáciou na rádiovej frekvencii. To poskytuje praktické riešenie tam, kde kabeláž nie je k dispozícii alebo ju nie je možné realizovať.
Hlavné vlastnosti
- 1 kontakt pre teplotný senzor
- 1 konfigurovateľný vstup (zóna): NC alebo NO
- 1 reléový výstup (PGM)
- Monitorovanie a ovládanie cez mobilnú a webovú aplikáciu Protegus 2
- Dosah až 300 m v otvorenom priestore
- Indikátor sily signálu (SSI) umožňuje pri inštalácii overiť silu signálu pripojeného modulu v reálnom čase
- K jednému komunikátoru G16 je možné pripojiť až 8 rozširujúcich modulov a 4 podsystémy.
Parametre
Komunikácia
Vstupy
Výstupy
Technické údaje IO-WL
Technické údaje IO-MOD
Súvisiace produkty
Časté otázky
Protegus 2 je 2. generácia cloudovej aplikácie Trikdis: zabezpečovací systém ovládate z telefónu a dostávate okamžité upozornenia. Odporúčame ju pre všetky dnešné Trikdis zariadenia pripojené na internet. Používateľská aplikácia je bezplatná; platená, na počet zákazníkov viazaná časť je určená pre pulty centrálnej ochrany, montážne firmy a spoločnosti.
Áno, pomocou programovacieho softvéru TrikdisConfig (cez USB alebo na diaľku). Najnovší firmvér odporúčame pre najlepšiu kompatibilitu a bezpečnosť.
Áno: Protegus 2 si môžete vyskúšať na živom demonštračnom systéme, bez inštalácie a nákupu — z prehliadača aj z mobilnej aplikácie. Takto vopred uvidíte, ako vyzerá zapnutie, upozornenia a stav systému na fungujúcom poplachovom systéme.
Protegus 2 zvyčajne uchováva zoznam udalostí najviac dva mesiace; pri veľkom počte udalostí sa toto obdobie môže skrátiť až na jeden mesiac.
Zaťažiteľnosť AUX napájacieho výstupu ústredne Paradox SP4000 je obmedzená. V určitých prípadoch — či už pri použití špeciálneho, alebo univerzálneho TRIKDIS komunikátora — môže odber prúdu komunikátora predstavovať príliš veľkú záťaž pre AUX výstup. V dôsledku toho sa komunikátor môže stať nestabilným, reštartovať sa, alebo vôbec nefungovať správne.
Zo skúseností vyplýva, že problém sa najčastejšie vyrieši napájaním TRIKDIS komunikátora nie z AUX výstupu, ale priamo zo svoriek akumulátora (+/-) ústredne. Toto zabezpečí stabilné napájanie a odstráni problémy s reštartovaním alebo fungovaním.
Poznámka: Pred úpravou zapojenia je vždy potrebné skontrolovať, či systém spĺňa predpisy výrobcu a či celkové zaťaženie napájacieho zdroja neprekračuje povolenú hodnotu.
