Trikdis G16 2G GSM inteligentný komunikačný modul

GSM komunikátor Trikdis G16 2G spolupracuje s ústredňami Paradox, DSC a iných výrobcov priamou komunikáciou cez dátovú zbernicu (DATA BUS) alebo sériový port (SERIAL PORT).

Dáta sa prenášajú cez 2G/GPRS mobilnú sieť na monitorovaciu stanicu a k používateľovi cez aplikáciu Protegus 2 alebo SMS. Pomocou komunikátora možno systém na diaľku zastrážiť alebo odstrážiť a ovládať pripojené zariadenia.

Komunikátory Trikdis G16* a G16T sú vynikajúcou náhradou za GSM moduly Paradox PCS250(G), PCS265LEU a DSC TL405LE.

Co ponúka Trikdis?

• Dôveryhodný prevádzka
• Bezplatná aplikácia pre Android, iPhone a web
• * Priamo sa pripája k riadiacemu panelu - ide o jedinecnú funkciu, ktorú nikto iný nevie zabezpecit
• Vzdialené ovládanie (ozbrojovanie / odzbrojovanie)

Ústredne alarmu pripojiteľné cez dátovú zbernicu alebo sériový port

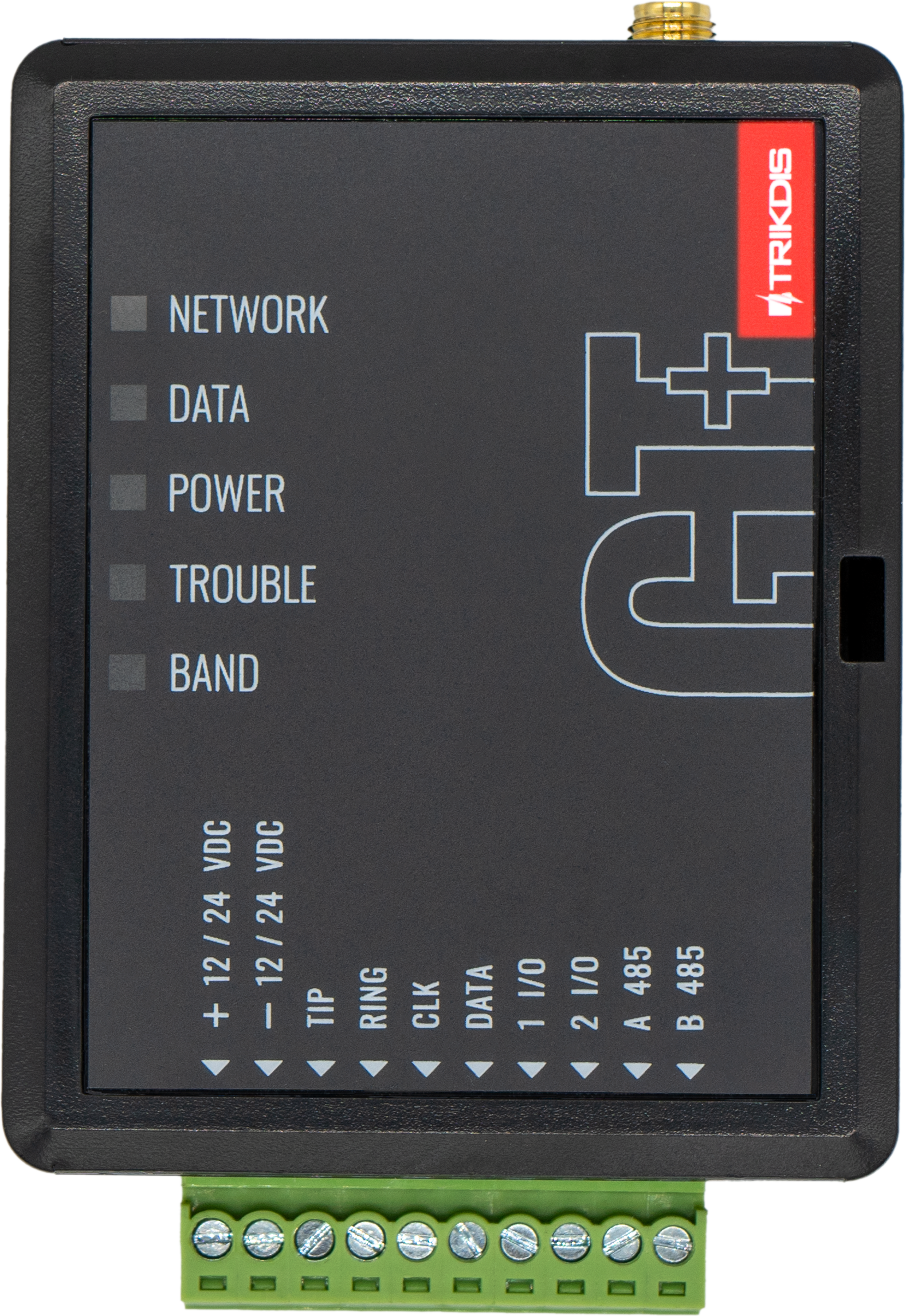

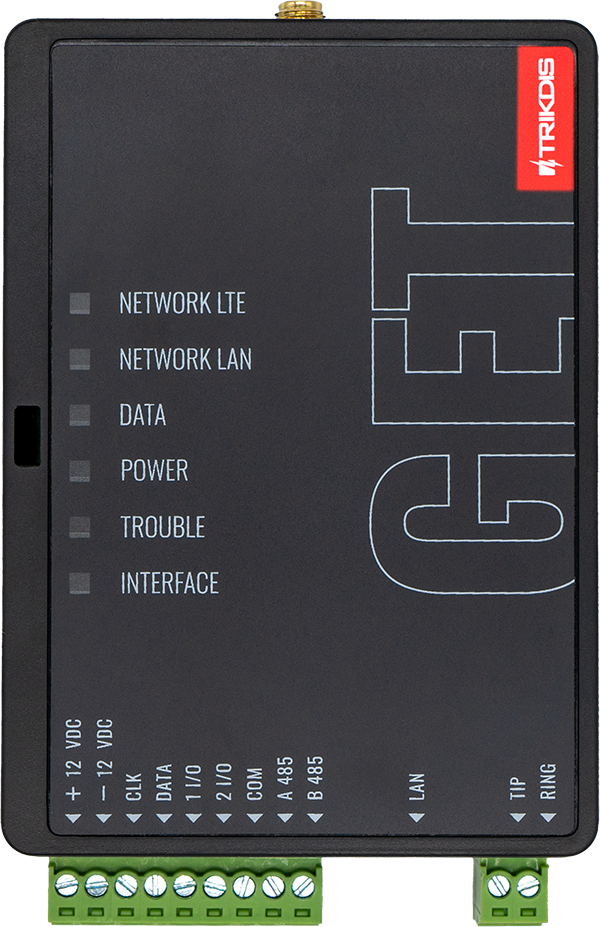

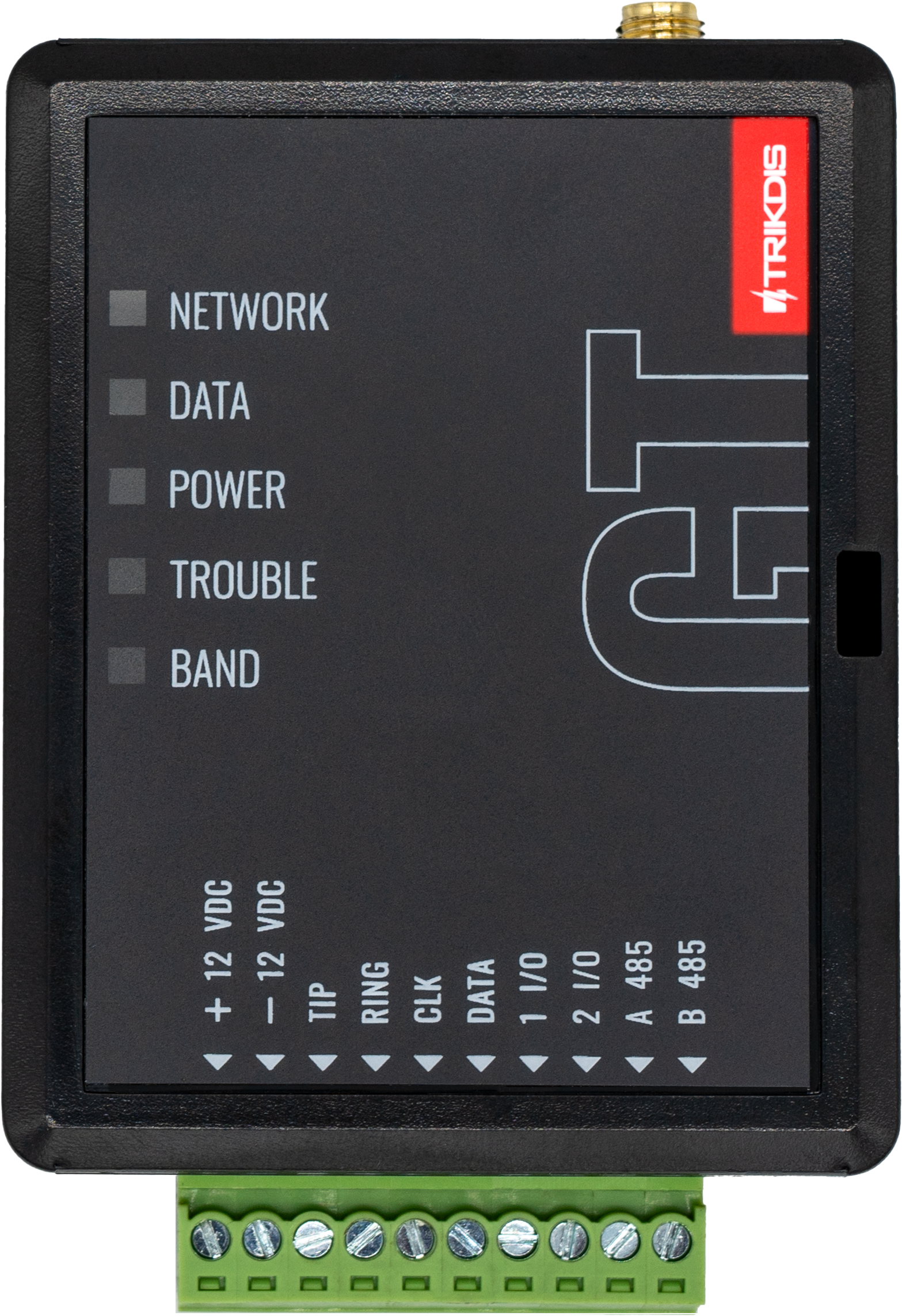

Zariadenia Trikdis E16, G16, GT, GT+, GET sú kompatibilné so všetkými ústredňami uvedenými nižšie . Hlavnou výhodou týchto špecializovaných Trikdis komunikačných modulov je prenos udalostí cez dátovú zbernicu alebo sériový port.

Ústredne označené modrou farbou je možné priamo ovládať (zapnutie / vypnutie) cez sériový port alebo dátovú zbernicu, bez potreby ďalšieho zapojenia.

Ústredne označené čiernou prijímajú udalosti cez sériový port alebo dátovú zbernicu , ale na úplné ovládanie alarmového systému vyžadujú zónu s kľúčovým spínačom a dodatočné zapojenie .

Sériový port

Spectra SP4000, SP5500, SP5500+*, SP6000, SP6000+*, SP7000, SP7000+*, SP65 , 1727, 1728, 1738
Magellan MG5000, MG5050, MG5050+*, MG5050E
DIGIPLEX EVO48, NE96, EVO96, EVO192*, EVOHD* (*Fw. verzia nad 7.50)
ESPRIT E55, 728ULT, 738ULT
Na priame ovládanie musí mať firmware ústrední PARADOX minimálne verziu V.4.
* Sériový port na nových označených ústredniach je z výroby uzamknutý. Port je potrebné aktivovať pred komunikáciou s externým zariadením. Ako odomknúť sériový port

Dátová zbernica

PC585, PC1565, PC1616, PC1832, PC1864 , PC1404, PC5015, PC5020

Telefónna linka
TIP-RING

Podporujú špeciálne komunikátory Trikdis produktovú rodinu DSC Power Series NEO?

NIE! Použi univerzálne komunikátory E16T, G16T, GT, GT+, GET s pripojením na telefónnu linku (TIP RING)!

Prečítaj si podrobnosti: DSC Power Series NEO a komunikátory Trikdis: Kompatibilita a riešenia

Dátová zbernica

NetworX (Caddx) NX-4v2, NX-6v2, NX-8v2, NX-8e

Sériový port

Premier 24, 48, 88, 168, 412, 816, 832, 832+
Premier Elite 12, 24, 48, 64, 88, 168

Dátová zbernica

Inception

Dátová zbernica

Ademco Vista-15, Ademco Vista-20, Ademco Vista-48

Dátová zbernica

Runner 4/8, 8/16



Budete potrebovat kábel na pripojenie

Ak je komunikátor E16, G16, GT, GT+, GET pripojený k Paradox alarmovej centrálnej jednotke, budete potrebovat kábel, ktorý je možné pripojit aj k sériovému portu CRP2.

Ak ho pripájate k alarmovej centrálnej jednotke Texec

Pripojenie k dátovému zbernici alebo sériovému portu, co to znamená?

V tomto prípade je komunikátor prakticky naucený rozumiet vlastnému jazyku alarmového panelu (jednosmerná komunikácia). Rovnako ako operátori alebo iné periférne zariadenia, komunikátor vidí udalosti a bude prenášat správne informácie podla nastavení.

Priama kontrola

V prípade panelov s priamym ovládaním komunikátor nie len prijíma oznámenia z panela, ale cast funkcií dostupných na klávesnici je tiež prístupná (bikomunikácia).

• Aktivácia / deaktivácia celého systému alebo oddelenia pomocou užívatelského kódu
• Detekcia stavu zón
• Deaktivácia zóny
• Automatické mapovanie oddelení a zón

Nenachádzaš v zozname vlastný systém?

Univerzálne komunikátory E16T, G16T, GT, GT+, GET možno pripojiť k akejkoľvek alarmouvej ústredni pomocou pripojenia TIP RING.

Hlavné funkcie:

• IP komunikátor cez GSM/2G sieť, kompatibilný s populárnymi ústredňami popredných výrobcov
• Jedinečné pripojenie cez dátovú zbernicu alebo sériový port — čítanie a prenos správ pod sekundu
• Bezplatný server Protegus 2 — bez pevnej IP ani dynamického DNS

Používateľské funkcie:

• O udalostiach systému informuje bezplatná aplikácia Protegus 2
• Push notifikácie a zvuk alarmu
• Vzdialené zastráženie a odstráženie

Ovládateľné výstupy:

• 3 flexibilné kontakty ako vstup alebo výstup
• RS485 port pre rozširujúce moduly (od októbra 2021 len na 4G verzii)
• Výstupy ovládateľné z aplikácie Protegus 2
• Vzdialené ovládanie zariadení (osvetlenie, brána, kúrenie atď.)

Rýchla inštalácia

• Nastavenia uložiteľné ako súbor pre ďalšie zariadenie
• Konfigurácia cez USB alebo vzdialene cez TrikdisConfig / Protegus 2
• 2 úrovne prístupu: Administrátor, Inštalatér

Napojenie na monitorovaciu stanicu:

• Prenos správ Contact ID cez IP
• Kompatibilný so SIA DC-09 a SUR-GUARD TL150
• Automatické prepnutie na záložný kanál pri výpadku primárneho
• Signalizácia na dve stanice, každá so záložným kanálom

K mobilnému komunikátoru je štandardne priložená základná GSM anténa ANT01S. Ak sa na mieste inštalácie očakáva slabý signál alebo ak je zariadenie tienené kovovou skrinkou alebo hrubou stenou, odporúčame použiť výkonnejšiu anténu, napríklad magnetickú ME301M alebo prilepovaciu anténu ANT04 s káblom dĺžky 2,5 m.
